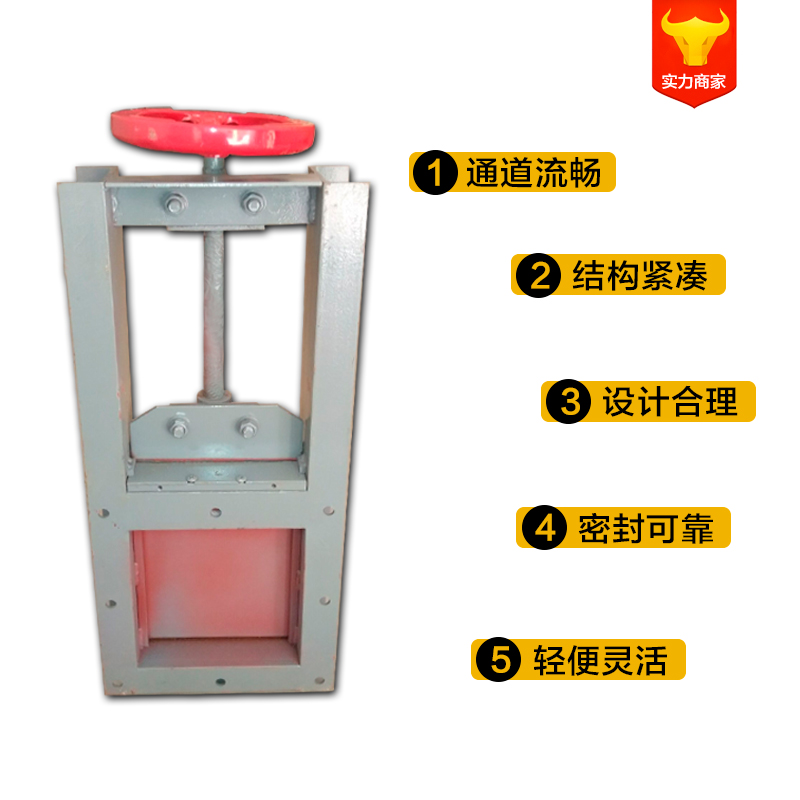

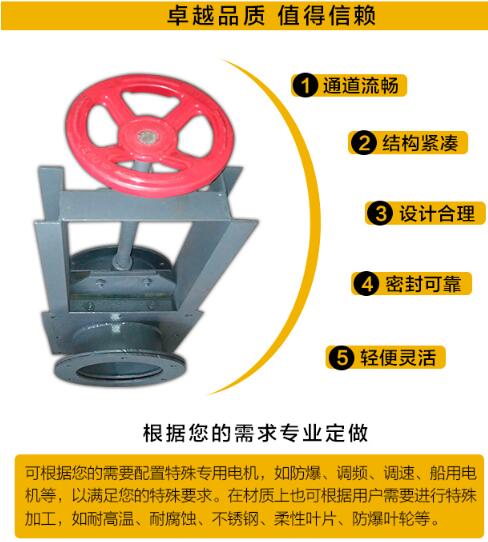

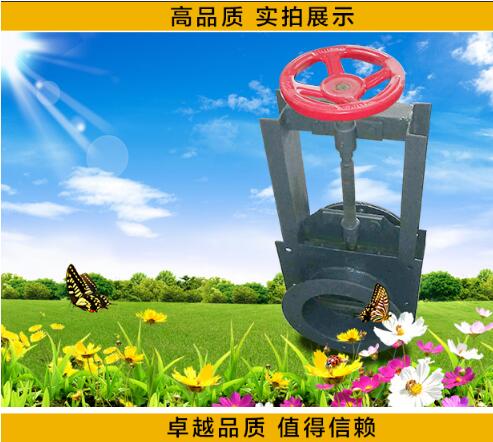

手動插板閥 又稱手動螺旋閘閥，是主要控制設備，控制粉狀顆粒狀物料的流量，廣泛使用在冶金、礦山、建材、糧食等行業。經常與卸料器同時使用。主要由框架、閘板、絲桿、螺母、手輪等零件構成，手動插板閥的大小應與卸料器進料口的大小相同，有圓形口徑和方形口徑兩種，可根據口徑的大小制定不同規格的，以方便用戶的需要。

手動插板閥通過手轉動手輪使絲桿帶動閘板沿水平方上下反復運動，使手動插板閥達到啟閉目的。結構簡單，使用方便靈活，比電動插板閥的優勢在于可以調節流量，電動插板閥只能用來全開或全關。

此閥門的優點在于閥體通徑無凹槽，介質不會卡阻堵塞，并且具有全通徑流通特性，適合粉體顆粒介質的管道中使用。插板門密封結構可以分軟密封、硬密封結構。工藝性好，結構緊湊等特點，密封閥座為活動結構設計，有防磨損和自動補償功能，因而壽命更長。插板門在關閉和開啟過程中閥座跟閘板一直緊貼運動，使得閥門啟閉力穩定，并且具有切斷介質等特點。配置手輪可以很直接操作手輪來啟閉閥門。
